EdgeIO系統BL206是鋇錸技術基于工業物聯網與下一代工業互聯網技術推出的分布式、可插拔、結構緊湊、可編程IO系統，實現數據采集與控制功能。EdgeIO系統BL206提供雙網口支持交換機級聯功能，支持標準MQTT協議、Modbus TCP協議、OPC UA規約。可同時接入云端的各種云平臺與SCADA、MES、MOM、ERP等IT系統，無縫鏈接OT與IT層，是工業互聯網、工業物聯網IIoT、工業4.0、智能制造、數字化轉型解決方案中IO系統最佳方案。
EdgeIO系統BL206是鋇錸技術基于工業物聯網與下一代工業互聯網技術推出的分布式、可插拔、結構緊湊、可編程IO系統，實現數據采集與控制功能。
EdgeIO系統BL206提供雙網口支持交換機級聯功能，支持標準MQTT協議、Modbus TCP協議、OPC UA規約?？赏瑫r接入云端的各種云平臺與SCADA、MES、MOM、ERP等IT系統，無縫鏈接OT與IT層，是工業互聯網、工業物聯網IIoT、工業4.0、智能制造、數字化轉型解決方案中IO系統最佳方案。

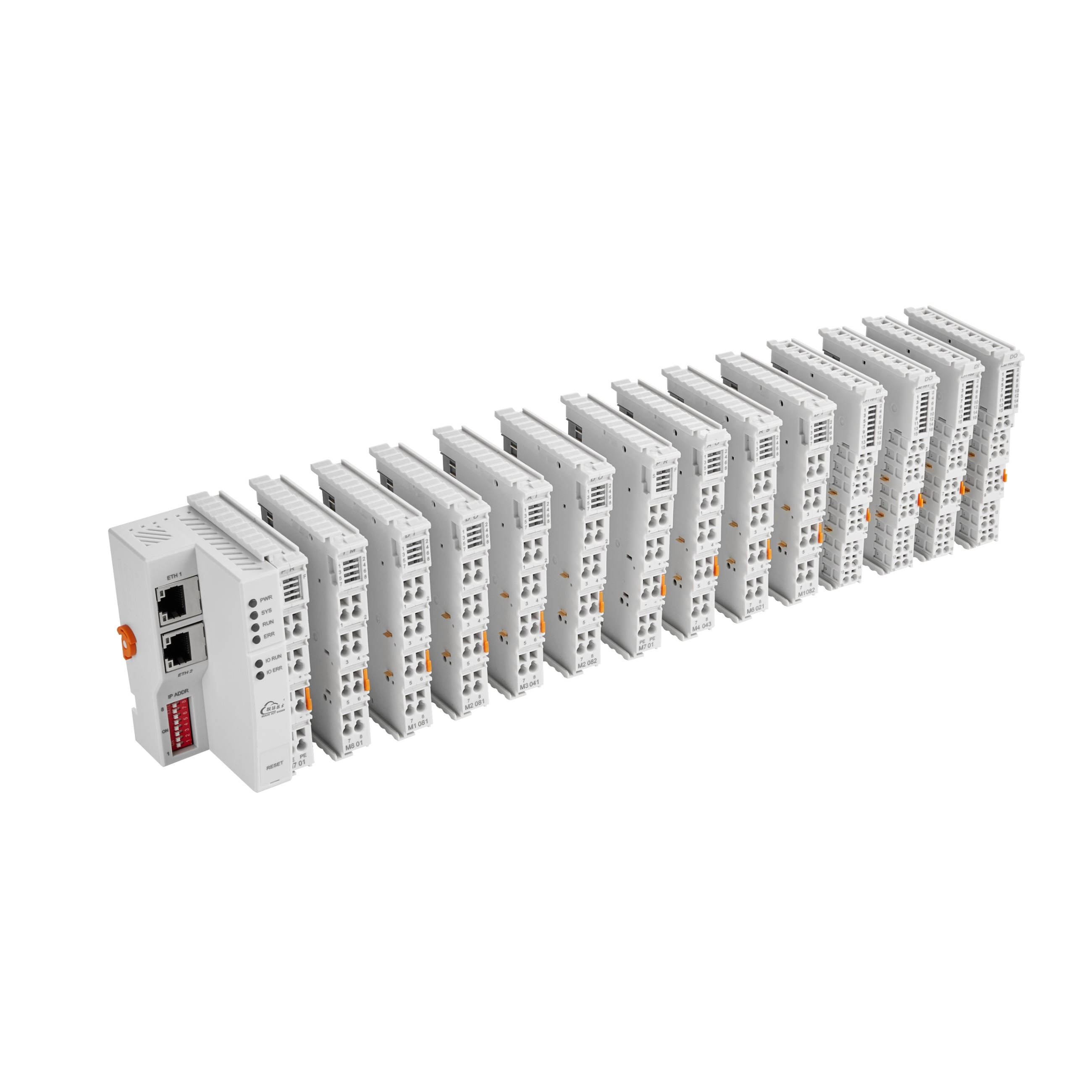

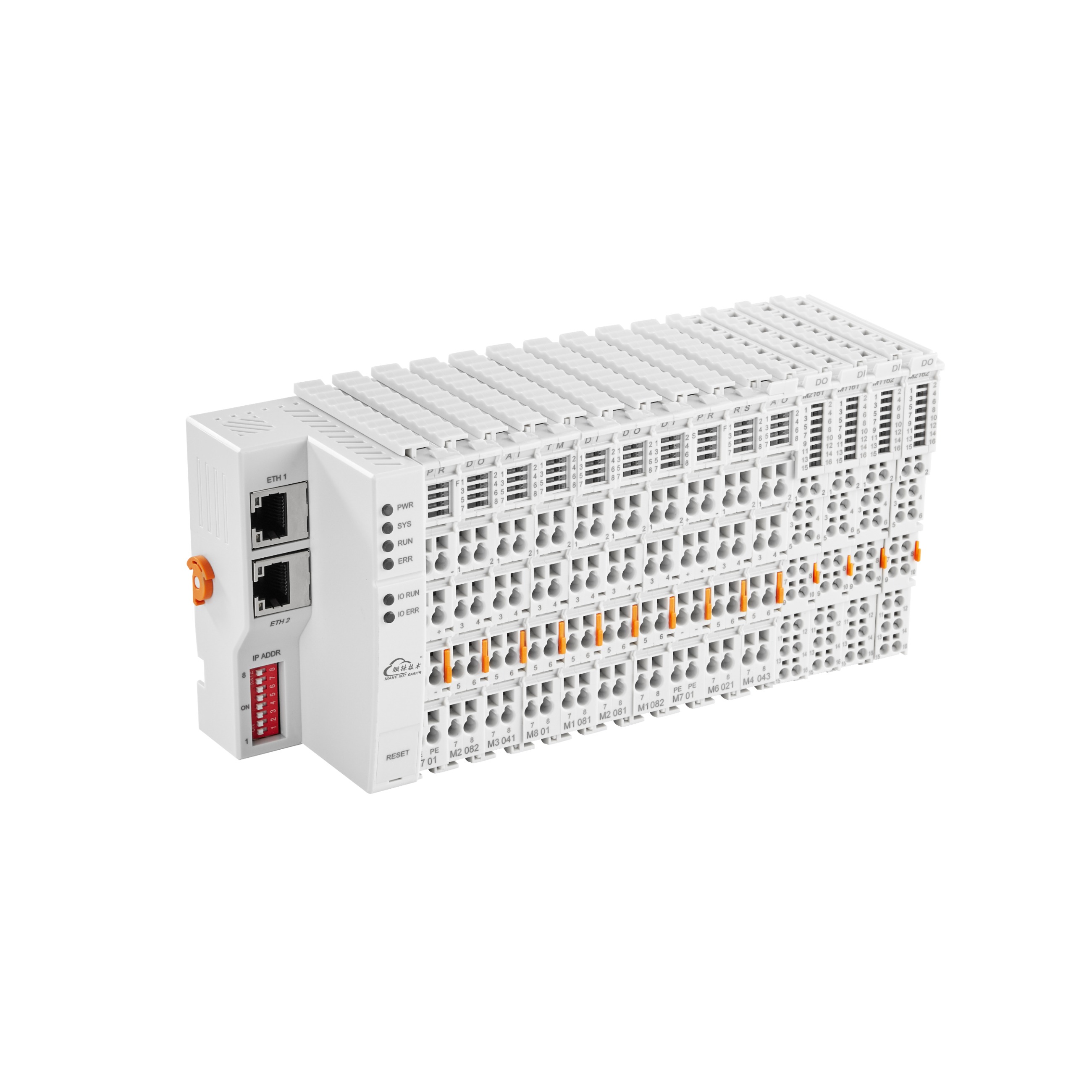

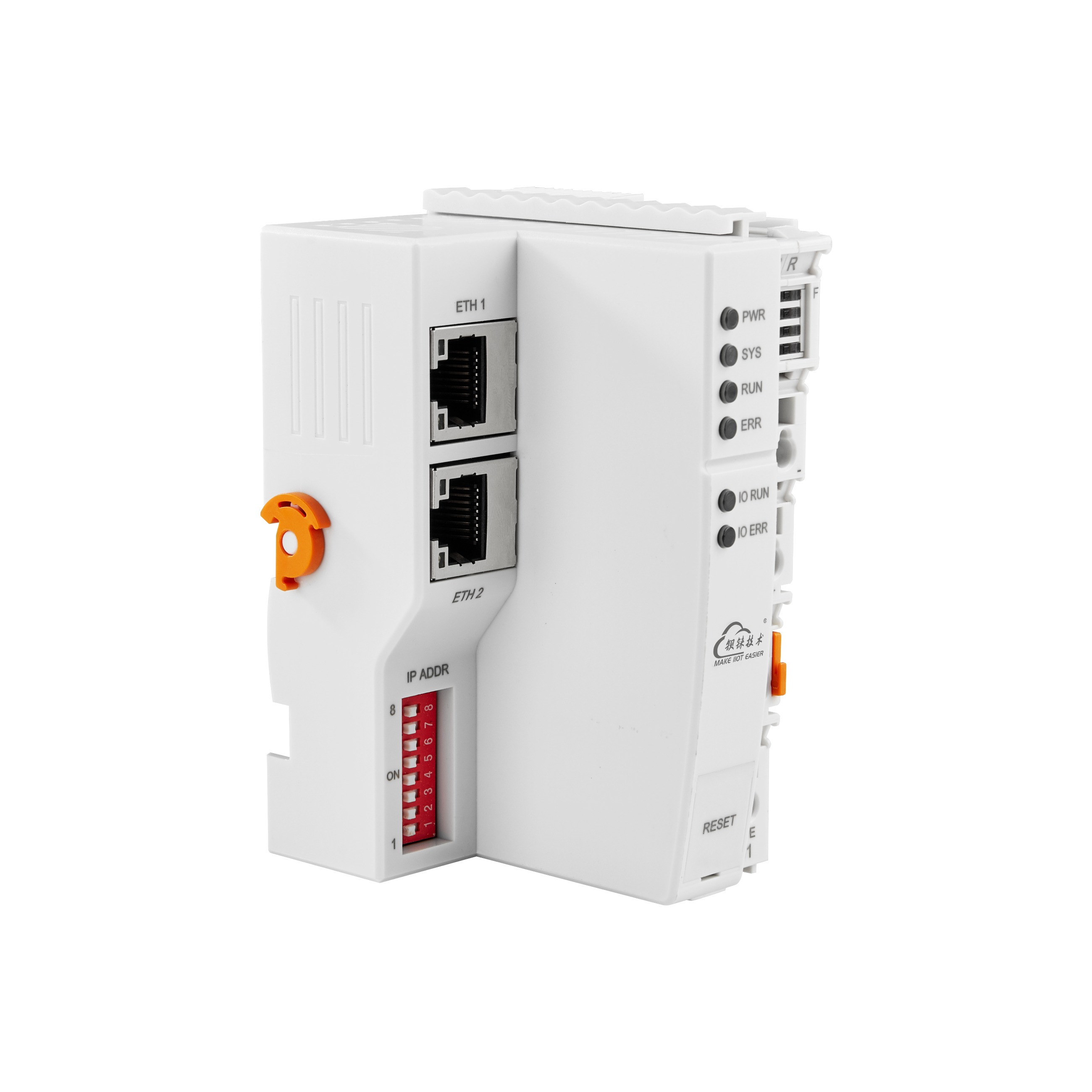

EdgeIO系統BL206由耦合器與IO模塊組成，采用Web配置，內置可編程邏輯控制功能，作為OPC UA Server，Modbus RTU站、Modbus TCP從站，可擴展多達32個DI、DO、AI、AO、熱電偶、熱電阻等不同功能的M系列IO模塊。采用高速背板總線，滿載32個從站，最大掃描周期10ms。耦合器自帶診斷功能，可實時監控IO模塊通信狀態，同時可為IO模塊提供2000mA驅動電路。
EdgeIO系統BL206結構緊湊，體積小?？蔁o縫連接IT與OT層以及云端的云平臺，適用于工業物聯網IIoT、工業互聯網、工業4.0、智能制造、智能工廠、數字化轉型解決方案。
技術參數
| 名稱 | 參數 | 描述 |
| 系統電源 | 供電電源(系統) | 24 VDC |
輸入電流(系統) | 最大500 mA@24VDC | |
電源效率 | 84% | |
內部總線電壓 | 5VDC | |
耦合器消耗電流 | 最大300mA@5VDC | |
I/O模塊消耗電流 | 最大1700mA@5VDC | |
| 隔離保護 | 500 V 系統/供電 | |
| 現場電源 | 供電電源(現場) | 24 VDC |
| 電源跨接觸點電流(最大) | 10 ADC | |
| 以太網 | 數量 | 2 X RJ45 |
傳輸介質 | 雙絞線，STP 100 Ω Cat 5 | |
最大線纜長度 | 100m | |
速率 | 10/100 Mbit/s | |
| 隔離保護 | ESD接觸：8KV ，浪涌：4KV（10/1000us） | |
| 系統 | 操作系統 | Linux |
RAM | 64MB | |
Flash | 128MB | |
I/O模塊數量 | 最大32 | |
通過串口模塊過程映射(Modbus)數據點 | Bool : 4096 16 Bit : 2048 32 Bit : 1024 | |
| 協議 | Modbus TCP , MQTT , OPC UA | |
| 最大連接數 | 15 Modbus TCP | |
| 接線方式 | 連接技術 | 籠式彈簧連接技術 |
| 導線直徑 | 0.08 mm2 ? 2.5 mm2, AWG 28 ? 14 | |
| 剝線長度 | 8 mm ? 9 mm / 0.33 in | |
| 環境 | 工作溫度 | 0 ? 55 °C |
儲存溫度 | -40 ? 70 °C | |
相對濕度 | 5 ? 95% 無凝結 | |
工作海拔 | 0 ? 2000 m | |
| 防護類型 | IP20 | |
| 幾何尺寸 | 寬度 | 48mm |
長度 | 100mm | |
| 高度 | 69mm | |
| 材料 | 顏色 | 淺灰色 |
外殼材料 | 聚碳酸酯,尼龍6.6 | |
火災荷載 | 1.239 MJ | |
| 重量 | 180 g | |
| 機械 | 安裝方式 | DIN-35型導軌 |
| 認證 | EMC | EN 55022: 2006/A1: 2007 (CE &RE) Class B IEC 61000-4-2 (ESD) Level 4 IEC 61000-4-3 (RS) Level 4 IEC 61000-4-4 (EFT) Level 4 IEC 61000-4-5 (Surge)Level 3 IEC 61000-4-6 (CS)Level 4 IEC 61000-4-8 (M/S) Level 4 |
技術參數
| 名稱 | 參數 | 描述 |
| 系統電源 | 供電電源(系統) | 24 VDC |
輸入電流(系統) | 最大500 mA@24VDC | |
電源效率 | 84% | |
內部總線電壓 | 5VDC | |
耦合器消耗電流 | 最大300mA@5VDC | |
I/O模塊消耗電流 | 最大1700mA@5VDC | |
| 隔離保護 | 500 V 系統/供電 | |
| 現場電源 | 供電電源(現場) | 24 VDC |
| 電源跨接觸點電流(最大) | 10 ADC | |
| 以太網 | 數量 | 2 X RJ45 |
傳輸介質 | 雙絞線，STP 100 Ω Cat 5 | |
最大線纜長度 | 100m | |
速率 | 10/100 Mbit/s | |
| 隔離保護 | ESD:±6kV(接觸),±8kV(空氣);EFT:1kV,5kHz | |
| 系統 | 主頻 | 300MHz |
RAM | 64MB | |
Flash | 128MB | |
I/O模塊數量 | 最大32 | |
| 協議 | MQTT | |
| 接線方式 | 連接技術 | 籠式彈簧連接技術 |
| 導線直徑 | 0.08 mm2 ? 2.5 mm2, AWG 28 ? 14 | |
| 剝線長度 | 8 mm ? 9 mm / 0.33 in | |
| 環境 | 工作溫度 | 0 ? 55 °C |
儲存溫度 | -40 ? 70 °C | |
相對濕度 | 5 ? 95% 無凝結 | |
工作海拔 | 0 ? 2000 m | |
| 防護類型 | IP20 | |
| 幾何尺寸 | 寬度 | 48mm |
長度 | 100mm | |
| 高度 | 69mm | |
| 材料 | 顏色 | 淺灰色 |
外殼材料 | 聚碳酸酯,尼龍6.6 | |
火災荷載 | 1.239 MJ | |
| 重量 | 180 g | |
| 機械 | 安裝方式 | DIN-35型導軌 |
| 認證 | EMC | EN 55022: 2006/A1: 2007 (CE &RE) Class B IEC 61000-4-2 (ESD) Level 4 IEC 61000-4-3 (RS) Level 4 IEC 61000-4-4 (EFT) Level 4 IEC 61000-4-5 (Surge)Level 3 IEC 61000-4-6 (CS)Level 4 IEC 61000-4-8 (M/S) Level 4 |
EdgeIO系統 BL206Pro 【OPC UA、MQTT、Modbus TCP】 分布式IO系統耦合器選型表
| 型號 | 通道 | 信號類型 | 名稱 |
M1081 | 8 | PNP（接NPN傳感器） | 8通道數字輸入模塊 |
M1082 | 8 | NPN（接PNP傳感器） | 8通道數字輸入模塊 |
M1161 | 16 | PNP（接NPN傳感器） | 16通道數字輸入模塊 |
M1162 | 16 | NPN（接PNP傳感器） | 16通道數字輸入模塊 |
| M2044 | 4 | 繼電器 | 4通道繼電器模塊 |
M2081 | 8 | PNP輸出 | 8通道數字輸出模塊 |
M2082 | 8 | NPN輸出 | 8通道數字輸出模塊 |
M2161 | 16 | PNP輸出 | 16通道數字輸出模塊 |
M2062 | 16 | NPN輸出 | 16通道數字輸出模塊 |
M3041 | 4 | 4-20mA/0-20mA(單端) | 4通道模擬輸入模塊 |
M3043 | 4 | 0-5V/0-10V(單端) | 4通道模擬輸入模塊 |
M3044 | 4 | 0-5V/0-10V(差分) | 4通道模擬輸入模塊 |
M3046 | 4 | 土5/±10V(差分) | 4通道模擬輸入模塊 |
M4041 | 4 | 4-20mA/0-20mA | 4通道模擬輸出模塊 |
M4043 | 4 | 0-5V/0-10V | 4通道模擬輸出模塊 |
M4046 | 4 | 土5/±10V輸出 | 4通道模擬輸出模塊 |
| M5021 | 2 | 3線 PT100 | 2通道RTD輸入模塊 |
| M5022 | 2 | 3線 PT1000 | 2通道RTD輸入模塊 |
| M5023 | 2 | 4線 PT100 | 2通道RTD輸入模塊 |
| M5024 | 2 | 4線 PT1000 | 2通道RTD輸入模塊 |
| M6021 | 2 | RS485 | 2通道串口通信模塊 |
| M6022 | 2 | RS232 | 2通道串口通信模塊 |
| M6023 | 2 | 1*RS485+1*RS232 | 2通道串口通信模塊 |
| M9024 | 2 | SSI 編碼器 | 2通道SSI編碼器模塊 |
M7011 | / | / | 24V電源模塊 |
M8011 | / | / | 終端模塊 |
BL200 | / | / | Modbus-TCP I/O耦合器 |
BL205 | / | / | OPC UA 邊緣計算I/O控制器 |
BL206 | / | / | MQTT邊緣計算I/O控制器 |
| BL206Pro | / | / | 多協議邊緣計算I/O控制器 |
BL201 | / | / | 分布式Profinet 總線耦合器 |
BL203 | / | / | 分布式Ethernet/IP總線耦合器 |
BL202 | / | / | 分布式EtherCAT總線耦合器 |
| BL207 | / | / | 分布式BACnet/IP總線耦合器 |
