無線數據采集網關BL101配置Modbus TCP Server上傳查看數據
2022-11-10 10:19:48
鋇錸技術
Modbus TCP Server配置
操作步驟：
（1）雙擊“Modbus TCP Server”彈出配置框。
（2）網口：選擇“WAN”口，因本示例通過WAN口接到R40路由器。點擊“WAN”，查看到WAN口的IP地址為：192.168.1.197。
（3）端口：本網關設備作Modbus TCP Server的監聽端口，任意填寫，范圍：1-65535，如：填寫“502”。
（4）點擊“確定”，確定Modbus TCP Server的配置。
（5）點擊“寫入配置”，網關設備重啟后，Modbus TCP Server修改的配置才生效。
用KEPServerEX 6查看數據

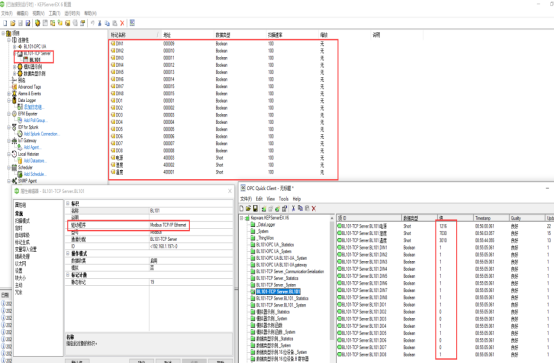

Modbus TCP Server是以Modbus TCP服務器對外提供數據。通過Modbus TCP上位機采集BL101網關數據，如SCADA、MES等上位機。本示例用KEPServerEX 6模擬上位機來訪問BL101網關數據，見下圖。
